Karbinhake klättring: så väljer du rätt lås, material och brottlast

En karbinhake är den enskilda kopplingspunkten mellan dig och trädet, oavsett om det handlar om ankarpunkt, mellanförankring eller riggning av en tung sektion. Den här guiden går igenom vilken EN-standard som gäller för olika användningsområden, hur du tolkar kN-värden på karbinen, och vilken låstyp som passar arbetsklättring kontra rigg. Vi utgår från karbiner vi faktiskt har i lager, från Petzl, DMM och CT.

EN 362 eller EN 12275: vad är skillnaden?

De flesta karbiner för trädklättring är certifierade enligt EN 362, standarden för kopplingsanordningar i fallskyddssystem. En del modeller är istället eller dessutom certifierade enligt EN 12275, standarden för klätterkarbiner för bergs- och sportklättring. Skillnaden ligger i vilket användningsområde standarden är skriven för: EN 362 provar karbinen som komponent i ett personligt fallskyddssystem, medan EN 12275 utgår från belastningsfallen i klättring med dynamiskt rep. De två standarderna anger olika lägsta brottlaster och olika testmetoder, så samma modell kan uppfylla den ena, den andra eller båda.

För rope access och trädarbete ska karbinen i första hand vara EN 362-certifierad, eftersom det är den standard som täcker arbete i fallskyddssystem. En del arboristprodukter, som Petzl AM'D och Sm'D, säljs i varianter som är dubbelcertifierade EN 362 och EN 12275, vilket gör dem användbara i båda sammanhangen. [CHECK: verifiera exakt certifieringskombination per modell och variant i respektive tillverkares aktuella EN-intyg, då Petzl ibland säljer samma skal i flera låsvarianter med olika certifiering.]

Karbinen är alltid bara en del av ett system. Den skyddar dig inte i sig, den är en länk som måste kombineras med rätt sele (EN 813 för sittsele, EN 358 för arbetspositionering), rätt anslagspunkt, rätt teknik och en genomtänkt räddningsplan. Kontrollera karbinen visuellt och funktionellt före varje användning: grinden ska stänga och låsa utan att kärva, låshylsan ska inte vara sliten eller skadad, och skalet ska vara fritt från sprickor, djupa repor eller deformation. En karbin som tappats från hög höjd, exponerats för kemikalier eller visar tecken på slitage ska kasseras enligt EN 365, oavsett hur ny den känns.

Så läser du kN-värdena på karbinen

Varje karbin är stämplad med tre siffror i kN (kilonewton), och det är lätt att bara titta på den största och dra fel slutsats.

Märkning	Betyder	Typiskt värde arboristkarbin
Major axis (längsgående, låst grind)	Brottlast i normal belastningsriktning med grinden stängd och låst	22–30 kN
Gate open (öppen grind)	Brottlast om grinden av misstag är öppen vid belastning, t.ex. vid felaktig klippning	7–11 kN
Minor axis (tvärgående)	Brottlast vinkelrätt mot den normala riktningen, ett belastningsfall som ska undvikas helt	7–10 kN

[CHECK: exakta kN-intervall varierar per modell, se produktsidan eller tillverkarens datablad för respektive artikel innan du anger siffror i marknadsföring eller till kund.]

Poängen med gate-open-värdet är att det visar hur mycket säkerhetsmarginal som försvinner om grinden inte är helt stängd. En karbin som klarar 24 kN låst kan falla till en bråkdel av det med öppen grind, vilket är exakt anledningen till att automatlås och triple-lock existerar. Belastning över minor axis, alltså tvärs karbinens korta led, ska aldrig förekomma i ett korrekt uppriggat system. Ser du att en karbin ligger vinklad mot en kant eller en annan komponent på ett sätt som tvärbelastar den, är det riggen som är fel, inte karbinen.

Skruvlås, automatlås (twist-lock) och triple-lock: när passar vad

Låsmekanismen avgör hur mycket du måste tänka på under arbetet, och det är den vanligaste frågan kunder ställer i butiken.

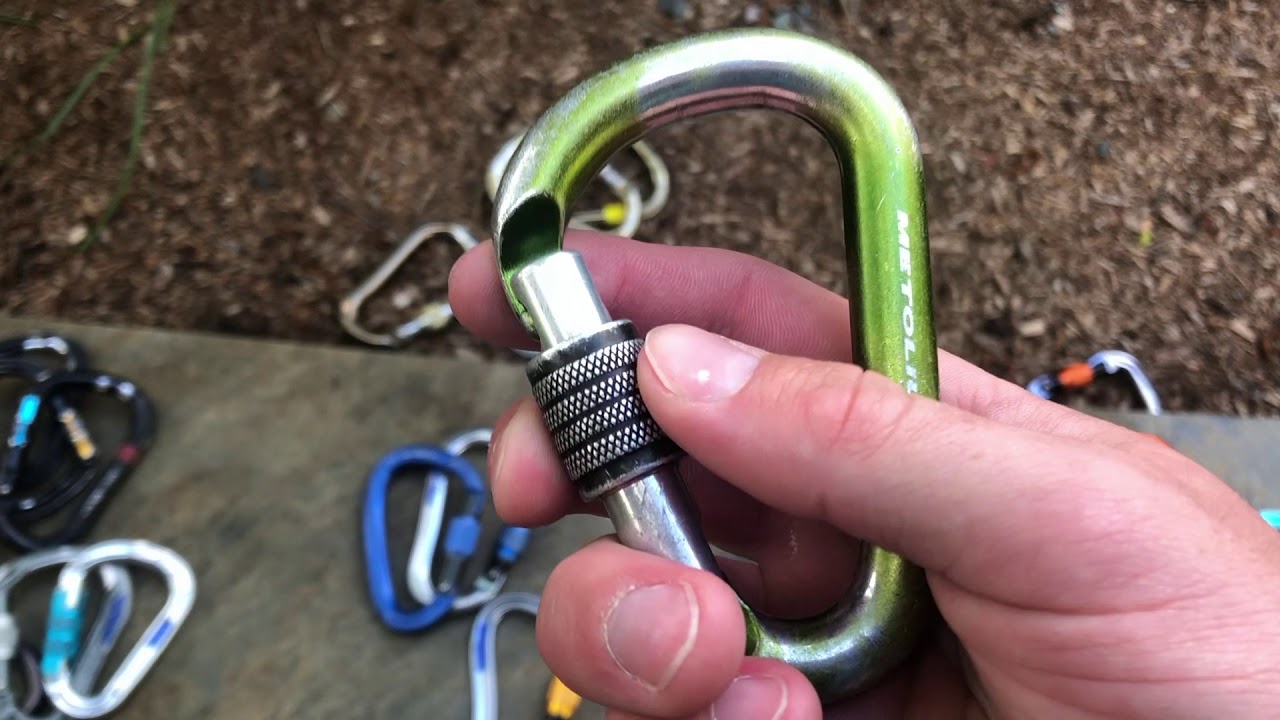

Skruvlås (screwlock) är enklast och billigast, till exempel bygger DMM:s Locksafe-serie på en gängad hylsa. Du skruvar manuellt och måste själv komma ihåg att låsa efter varje förflyttning. Fördelen är enkelhet och färre rörliga delar som kan fastna av kåda eller is. Nackdelen är den mänskliga faktorn: en glömd skruvning är en olåst karbin.

Automatlås/twist-lock stänger och låser av fjäderkraft så fort grinden släpps, utan att användaren behöver göra något extra. Petzl OK Triact-Lock är standardexemplet i den svenska arboristbranschen: en oval karbin med triple-lock-mekanism som är byggd för att sitta kvar som ankarpunkt hela dagen utan att behöva hanteras om och om igen.

Triple-lock (även kallat tri-act) kräver tre separata rörelser för att öppna grinden, normalt tryck-vrid-dra i en specifik sekvens. Det gör det i praktiken mycket svårt att öppna av misstag mot en gren, sele eller repstrand, vilket är exakt det scenario en enkel twist-lock kan råka ut för om något trycker på grinden i fel vinkel under klättring i tät krona. Petzl AM'D och Petzl Sm'D använder samma triple-lock-princip i mindre och lättare skal, tänkta för mellanförankringar och verktygsfästen snarare än som huvudsaklig ankarpunkt.

För rigg, där karbinen ofta hanteras av flera personer under tidspress och sitter i en riktning som kan variera under arbetets gång, väljer många ett rent skruvlås eller en HMS-formad autolås-karbin i stål snarare än en liten triple-lock i aluminium. Det handlar om tålighet mot slag och friktion snarare än om att triple-lock skulle vara opraktiskt, men i en riggsträng med tunga laster och risk för kontakt mot stam eller grenklyka är stål mer förlåtande mot repor och punktbelastning.

Aluminium eller stål: vad avgör valet

Aluminiumkarbiner (vanligast: 7075 eller liknande legering) väger en bråkdel av stål och dominerar allt som bärs på selen hela dagen: ankarpunkt, mellanförankringar, verktygsfästen. Nackdelen är att aluminium repas och sliter snabbare vid upprepad kontakt mot metall eller sten, och vid kraftig nötning kan brottlasten försämras över tid även om skadan inte syns tydligt för blotta ögat.

Stålkarbiner väger klart mer, ofta 150–250 gram mot aluminiumets 50–90 gram, men tål repetitiv friktion, kontakt med stållinor och kraftfulla riggmoment betydligt bättre. Det är därför riggkarbiner nästan uteslutande är i stål: en riggsträng med block, ankarpunkter och wire utsätter karbinen för ett helt annat slitage än en ankarpunkt i selen. [CHECK: vikt- och legeringsintervallen ovan är generella typvärden, inte hämtade per artikel. Ange produktspecifik vikt från databladet om exakt siffra ska stå kvar.]

Ett vanligt misstag är att blanda in en lätt aluminiumkarbin någonstans i en riggsträng för att den "råkade ligga i väskan". Ska komponenten hantera dynamisk last vid sänkning av tunga sektioner, håll dig till stål med HMS- eller oval-form och tillräcklig kN-marginal, inte den lättaste karbinen i förrådet.

Oval, D-form eller HMS: formen spelar roll

Utöver lås och material skiljer sig karbiner åt i grundform, och formen styr hur lasten fördelas och hur mycket utrustning som får plats i öglan.

Oval fördelar last jämnt över båda sidorna av karbinen, vilket är precis vad du vill ha i en ankarpunkt där flera komponenter, till exempel bridge, verktygslina och en extra karbin, ska sitta centrerat utan att glida mot ena änden. Petzl OK Triact och DMM Ultra O är båda ovala av samma anledning: en jämn, förutsägbar ankarpunkt som inte vrider sig under arbetet.

D-form flyttar merparten av lasten mot den långa, raka sidan av karbinen där den är som starkast, vilket gör att en D-formad karbin ofta klarar en högre brottlast i förhållande till sin vikt än en motsvarande oval. Petzl AM'D och Sm'D är D-formade, kompakta och tänkta för att bäras i antal på selen utan att ta för mycket plats eller vikt, snarare än för att fungera som huvudsaklig ankarpunkt.

HMS (pear-shape, "halvmåne") är bredare upptill och är formen som krävs om du ska köra en halvmästarknop (Münterknop) direkt i karbinen, till exempel som reservbroms. Formen gör HMS-karbiner naturligt lite tyngre men ger mer utrymme i den övre böjen, vilket är precis vad ett rep i en friktionsknop behöver för att inte klämmas. DMM Steel Boa är en HMS-karbin i stål av just den anledningen: den är byggd för att hantera rep direkt, inte bara koppla ihop metallkomponenter.

Produkter i lager: från ankarpunkt till riggkarbin

Nedan är sex karbiner som täcker de vanligaste behoven, från daglig ankarpunkt i selen till tung riggkomponent.

Produkt	Låstyp	Material	Använd till	Pris
Petzl OK Triact Karbin	Triple-lock	Aluminium (oval)	Ankarpunkt i sele	195,50 kr
Petzl AM'D Karbin	Triple-lock	Aluminium (D-form)	Mellanförankring, verktyg	239,50 kr
Petzl Sm'D	Triple-lock	Aluminium (kompakt D)	Lätt utrustning, verktygsfäste	219,50 kr
DMM Ultra O Oval Locksafe	Skruvlås (Locksafe)	Aluminium (oval)	Ankarpunkt, DMM-sele	300 kr
DMM Steel Boa HMS Locksafe	Skruvlås (Locksafe)	Stål (HMS)	Rigg, tunga laster	287,50 kr
CT Pillar Steel Karbin	Skruvlås	Stål	Rigg, förankringspunkt	187,50 kr

För den som bygger ett komplett arboristsystem från grunden: Petzl OK Triact som ankarpunkt, Petzl AM'D eller Sm'D för de mellanförankringar och verktygsfästen som behöver vara lätta, och DMM Steel Boa eller CT Pillar som riggkarbin när sektioner ska sänkas kontrollerat. DMM Steel Boa har en klart högre brottlast tack vare stålet och HMS-formen, vilket gör den till förstahandsvalet så fort belastningen är dynamisk eller riktningen varierar under arbetets gång, till exempel vid friction hitch-riggning eller när en block-och-linsträng ändrar vinkel. [CHECK: bekräfta att DMM Steel Boa har högre stämplad brottlast än de aluminiumkarbiner som jämförs, mot respektive produktblad, innan siffran används i kundrådgivning.]

Praktiskt: kontroll, hantering och när du ska byta ut

Gör detta till rutin, inte undantag:

1. Kontrollera grinden före varje pass: den ska stänga med en tydlig klick och inte kärva. Smörj med ett torrt smörjmedel om den kärvar av kåda eller is, byt ut karbinen om kärvningen sitter i metallen.
2. Belasta alltid längs major axis. Se till att karbinen kan rotera fritt i sin fästpunkt så att den inte tvingas ur läge under arbetet.
3. Undvik trepunktsbelastning (tre olika komponenter i samma karbin samtidigt) om inte karbinen är uttryckligen konstruerad för det.
4. För ut karbinen ur tjänst enligt EN 365 om den tappats från höjd, exponerats för starka kemikalier, eller om skalet visar sprickor, djupa hack eller synlig deformation, oavsett ålder.
5. Håll ett enkelt loggblad per karbin (inköpsdatum, användningstimmar, ev. incidenter) om du kör flera identiska modeller i ett team, det gör det lättare att avgöra vilken som ska bytas först.

Vill du filtrera efter låstyp eller brottlast direkt i butiken går det snabbast via kollektionsfiltren: sortera på kN och låstyp i Karbinhakar & Karbiner för klättring och ankarpunkter, eller i Rigg Karbiner för stålkomponenter till tunga riggsträngar. Är du osäker på vilken kombination av sele, karbin och ankarpunkt som passar ditt arbete, hör av dig innan du bygger systemet. En karbin som fungerar bra i en riggsträng kan vara helt fel val som huvudankarpunkt i selen.
